商用廚房設計-教學排煙系統管道設計解析：管路設計時要留有余地。廚房排煙通風系統隨著使用時間加長，風機葉片和管路內會積有污油和灰塵。從而使阻力加大，所以系統的風機與管路的效率都會下降。因此，設計時就要考慮到系統功能下降的問題，適當留有余量，設計管路時，要比計算截面稍大一點。排油煙的煙道與新風管道也要有所區別，排油煙的管道要留有較大的余地。

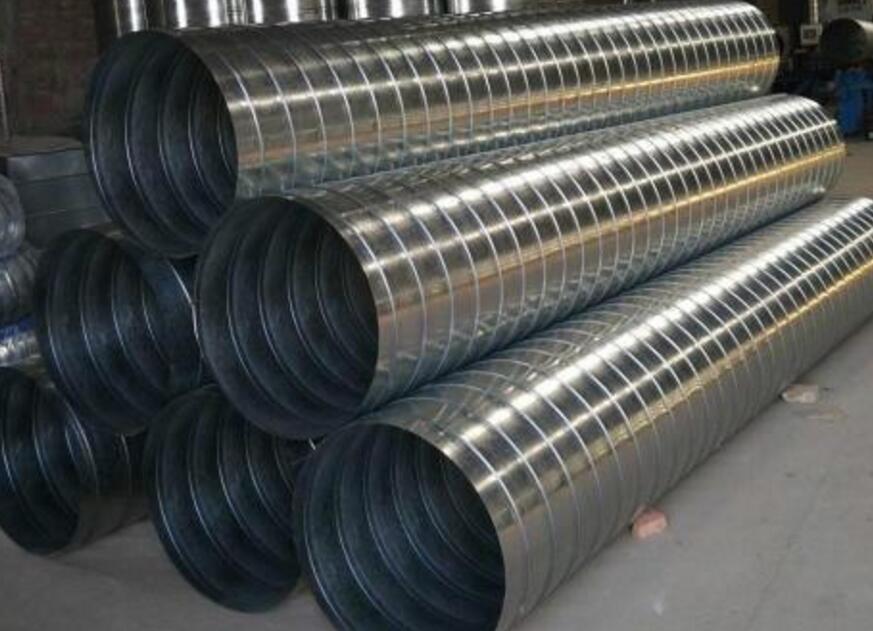

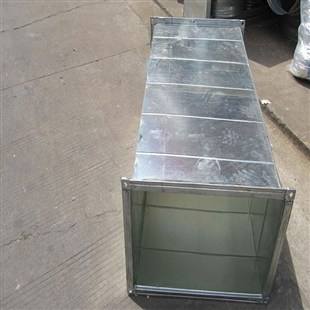

結合實際設計管路比壓損和水力半徑的計算，可得知管道的形狀性能各有特點。同樣的截切面，圓管最省材料，壓力損失最小，受力均勻不易變形，也不容易產生噪音。其次是方管，再次就是矩形管。但是，圓管管件制作比較復雜，銜接、密封、安裝不如方管方便，以及安裝控件凈高的限制，占用室內凈高比方管大。同樣的截切面矩形管越扁，用板材越多，壓力損失越大，四角產生的渦流加大了壓力損失，也是產生噪聲的原因。矩形管單面面積比較大，收到壓力容易變形，產生聲響，需要加厚板材和采用加強工藝。因此，在空間允許的情況下，盡量使截面兩邊相等。

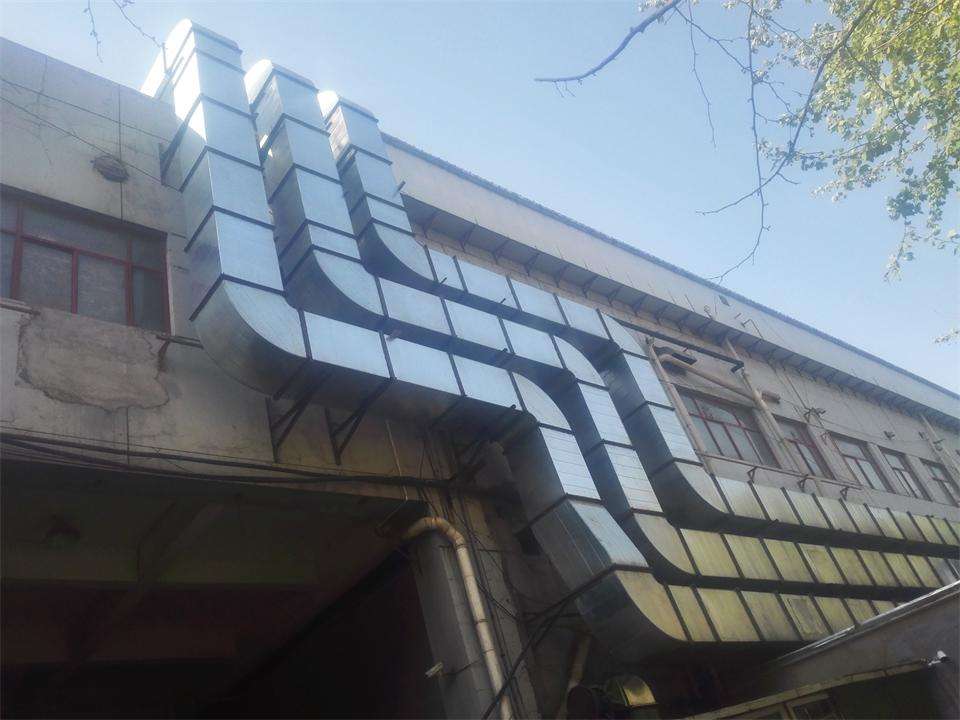

減少管路阻力系統：管路根據空間結構統籌安排，要繪制系統平面布局圖。設計時應盡量縮短長度，截彎取直，力求順直，減少90°和小于90°彎頭的應用，盡量減少壓力損失，并盡早將系統設計圖及要求提供給工程管理人員，以便空調、消防、采暖、水管、供電等各種管道的空間協調。  留有管路安裝、維修的空隙管道應盡量集中平行安裝，減少交叉，減少占用空間。管道之間以及管道與墻、梁、柱之間要留有安裝、維修的間隙，其間距不小于100mm。

注意排煙方向要根據當?shù)氐闹饕L(fēng)向設計油煙蒸汽排除室外的排風口朝向，采用彎頭、風雨冒等部件。應盡量避開頂風的季風方向，以避免開機排煙時頂風，阻力加大，以及關機時向室內灌風或飄入雨雪。 注意周邊環境，降低污染即使經過油煙凈化器處理的廢氣，也要注意對室外周邊環境的影響，盡量高于建筑屋脊排放。例如在酒店廚房設計項目中，如果酒店所在建筑低于周邊建筑，要 根據當?shù)仫L(fēng)向和周邊建筑種類、距離確定高度。

 降低震動與噪聲由于排煙風機、管道排風口會產生震動與噪聲，要安裝減震消音裝置，安裝位置要遠離包間、客房、會議室、周邊的居民區、辦公室，以免造成打擾。
